การเสริมลำแสงเฟรมโดยการห่อไฟเบอร์

ภาพรวมโครงการ

โครงสร้างหลักของโครงการได้เสร็จสมบูรณ์ มันพบว่าในระหว่างการตรวจสอบความแข็งแรงของคอนกรีตในโครงสร้างหลักของโครงการ, 12 # อาคารห้องพักสี่ชั้น E-G / 28 แกนกรอบคานของการออกแบบเดิมของความแข็งแรงของคอนกรีตคือ C25, หลังจากศูนย์ทดสอบวิศวกรรมการก่อสร้าง Haining Xinye ของความแข็งแรงของคอนกรี

หลังจากการออกแบบ มันตัดสินใจที่จะเสริมสร้างลำแสงที่ไม่มีคุณสมบัติ เพื่อให้แน่ใจว่าความแข็งแรงในการดัดสามารถตอบสนองความต้องการของการออกแบบเดิมและไม่ส่งผลต่อพื้นที่ภายในและลักษณะ, มีความตั้งใจที่จะกําหนดคานเสริมด้วยการห่อไฟเบอร์คาร

พารามิเตอร์ของลำแสงที่ไม่มีคุณสมบัติคือดังต่อไปนี้: ขนาดส่วนคือ 200 x 750, การเสริม 2C18; 5C22 ความกว้างของคาน 7m ความสูงของร่างกายหลัก 3.6m และความแข็งแรงในการออกแบบของคอนกรีตคานคือ C25

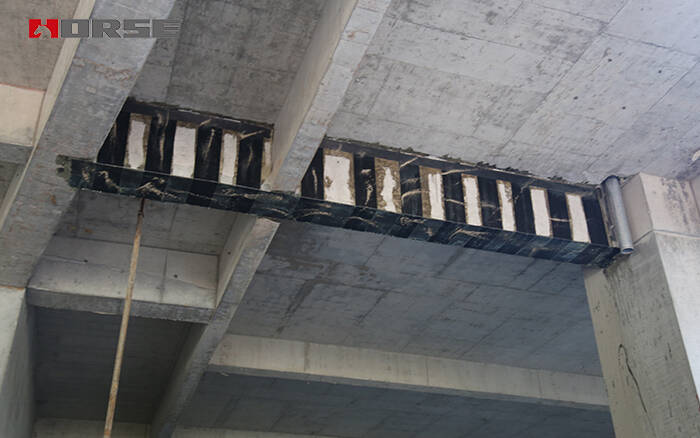

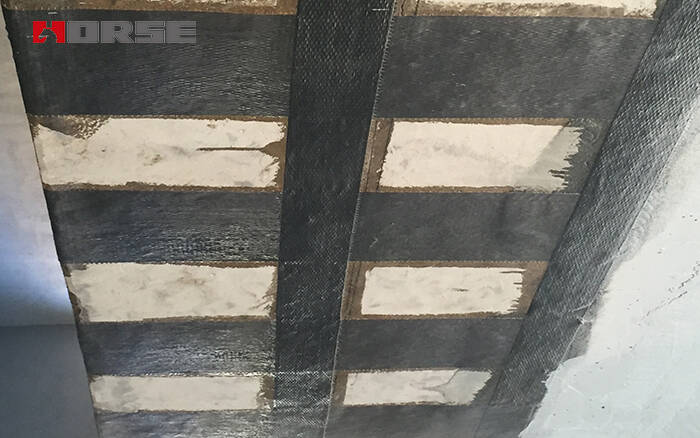

ใช้กับด้านลำแสงโดยติดคาร์บอนไฟเบอร์สองชั้นและติดคาร์บอนไฟเบอร์บนด้านล่างของลำแสง ความกว้างคือ 150.0 มม. ระยะทางสุทธิคือ 150 มม. ความสูงคือ 600 มม. และวางชนิด U ถูกนำมาใช้

พารามิเตอร์ของแผ่น cfrp ที่ด้านล่างของลำแสง

จำนวนชั้นสติกเกอร์: n cf = 1

ความหนาชั้นเดียว: t cf = 0.111 มม

โมดูลความยืดหยุ่น: Ecf = 2.50 × 105 MPa

ความต้านทานแรงดึง: fc f k = 2000.00 MPa

พื้นที่ตัดขวางของแผ่นคาร์บอนไฟเบอร์ที่ด้านล่างของลำแสง: Acf = 51.10 mm2

โดยพิจารณาความแข็งแรงเวลาสองช่วงเวลาดัดเริ่มต้นของการกระทําที่แท้จริงในส่วนก่อนการเสริมจะถูกคํานวณ: Mi = 22.00 kN·m
