ในช่วงไม่กี่ปีที่ผ่านมาพอลิเมอร์เสริมคาร์บอนไฟเบอร์ (cfrp)ได้กลายเป็นหนึ่งในวัสดุที่มีประสิทธิภาพสูงที่ใช้กันอย่างแพร่หลายในการเสริมสร้างโครงสร้างรวมถึงการซ่อมแซมอาคารการฟื้นฟูสมรรถภาพของสะพานการติดตั้งแผ่นดินไหวและการปรับปรุงความจุโครงสร้าง อย่างไรก็ตามตลาดเต็มไปด้วยผลิตภัณฑ์คาร์บอนไฟเบอร์ประเภทต่างๆและวิศวกรผู้รับเหมาและผู้จัดการโครงการจำนวนมากไม่มีคำแนะนำที่ชัดเจนซึ่งคาร์บอนไฟเบอร์สามารถใช้งานได้อย่างปลอดภัยสำหรับการเสริมสร้างโครงสร้าง

ในฐานะผู้ผลิตวัสดุเสริมความแข็งแรงโครงสร้างแบบมืออาชีพที่สอดคล้องกับรหัสสากลเรามีคู่มือทางเทคนิคเชิงลึกนี้เพื่อช่วยให้คุณแยกแยะวัสดุคาร์บอนไฟเบอร์ที่ใช้งานได้และหลีกเลี่ยงความเสี่ยงต่อโครงสร้างที่อาจเกิดขึ้นจากการเลือกใช้วัสดุที่ไม่เหมาะสม

ไม่ใช่คาร์บอนไฟเบอร์ทั้งหมดที่ออกแบบมาสำหรับการใช้งานโครงสร้าง

ผลิตภัณฑ์คาร์บอนไฟเบอร์สามารถแบ่งออกเป็นเกรดอุตสาหกรรมเกรดตกแต่งและเกรดโครงสร้าง

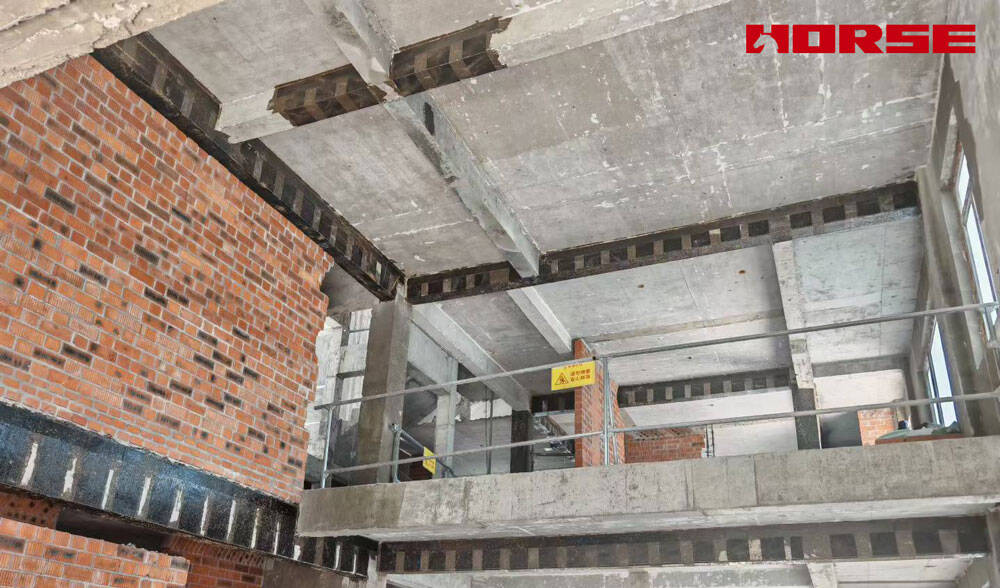

การเสริมสร้างโครงสร้างเป็นแอพพลิเคชั่นวิศวกรรมรับน้ำหนักที่เกี่ยวข้องกับแรงในระยะยาวความต้านทานความเมื่อยล้าความทนทานและความปลอดภัยของโครงสร้าง ดังนั้นจึงสามารถใช้ระบบคาร์บอนไฟเบอร์ที่เป็นไปตามรหัสอย่างต่อเนื่องและมีประสิทธิภาพสูงเท่านั้น

คาร์บอนไฟเบอร์เกรดต่ำ, คาร์บอนไฟเบอร์ตกแต่ง, คาร์บอนไฟเบอร์อุตสาหกรรมขนาดใหญ่และผลิตภัณฑ์คาร์บอนไฟเบอร์ที่ไม่ใช่โครงสร้างไม่สามารถตอบสนองความต้องการด้านประสิทธิภาพของโครงสร้างและต้องเป็นสิ่งต้องห้ามอย่างเคร่งครัดในโครงการเสริมสร้างโครงสร้าง

คาร์บอนไฟเบอร์ที่ผ่านการรับรองสำหรับการเสริมสร้างโครงสร้าง

(1) มาตรฐานวัตถุดิบ: คาร์บอนไฟเบอร์แบบต่อเนื่อง

ตามรหัสการออกแบบระหว่างประเทศรวมถึง Aci 440 (USA), FIB TG9.3 (Europe), ISO 10406และมาตรฐานการเสริมสร้างโครงสร้างแห่งชาติที่สำคัญ:

เส้นใยคาร์บอนต่อเนื่องที่ใช้ polyacrylonitrile (PAN) เท่านั้นได้รับการยอมรับสำหรับการเสริมสร้างโครงสร้าง

เส้นใยคาร์บอนที่ใช้ pitch‑based, เส้นใยคาร์บอนที่สร้างใหม่และเส้นใยคาร์บอนรีไซเคิลไม่เป็นไปตามข้อกำหนดสำหรับโมดูลัสความเสถียรและประสิทธิภาพพันธะ

(2) มาตรฐานขนาดพ่วง: > 24K ไม่ได้รับอนุญาต

นี่เป็นตัวบ่งชี้ที่สำคัญมักเข้าใจผิดในอุตสาหกรรม

คาร์บอนไฟเบอร์12K และ24K ได้รับการยอมรับในระดับสากลสำหรับการเสริมสร้างโครงสร้าง

พวกเขามีการจัดเรียงเส้นใยสม่ำเสมอคุณสมบัติทางกลที่มั่นคงการชุบที่ดีด้วยเรซินพันธะที่เชื่อถือได้และการถ่ายโอนแรงที่สม่ำเสมอ

คาร์บอนไฟเบอร์เหนือ24K (เช่น48K, 50K, 60K) ไม่เหมาะสำหรับการเสริมสร้างโครงสร้าง

เหตุผลได้แก่:

• ความสม่ำเสมอไม่ดีและการกระจายความเครียดที่ไม่สม่ำเสมอ

• อัตราการใช้แรงดึงที่มีประสิทธิภาพต่ำ

• ยากที่จะชุบอย่างเต็มที่นำไปสู่พันธะภายในที่อ่อนแอ

• ไม่เป็นไปตามข้อกำหนดด้านเสถียรภาพของรหัสโครงสร้าง

• อาจทำให้เกิดความล้มเหลวก่อนวัยอันควรภายใต้ภาระแบบไดนามิกหรือความเครียดในระยะยาว

(3) รูปแบบผลิตภัณฑ์: ใช้ cfrp โครงสร้างทิศทางเดียว

สำหรับการเสริมสร้างโครงสร้างรูปแบบต่อไปนี้ได้รับการยอมรับทั่วโลก:

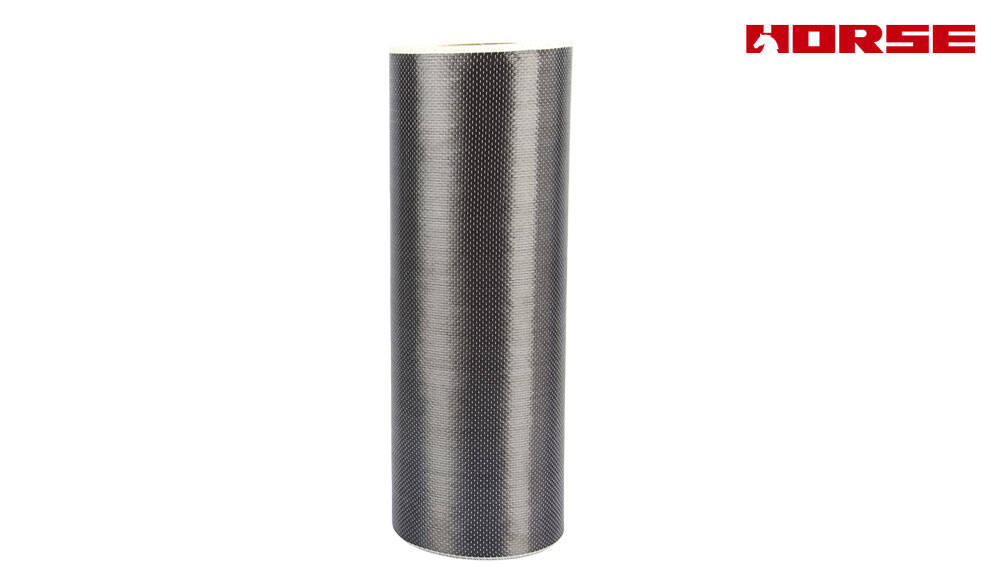

• ผ้าคาร์บอนไฟเบอร์ทิศทางเดียว (ผ้า cfrp)

วัสดุที่ใช้กันมากที่สุดสำหรับการเสริมสร้างความเข้มแข็งดัด, แรงเฉือนและการคุมขังแผ่นดินไหวของคาน, แผ่น, คอลัมน์และผนัง

เส้นใยทั้งหมดถูกจัดเรียงในทิศทางเดียวเพื่อให้มีความต้านทานแรงดึงสูงสุด

ข้อกำหนดทั่วไป: 200g /m², 230g /m², 300g /m², 600g /m²

• แผ่น cfrp ที่บ่มล่วงหน้า

ใช้ในการเสริมแรงของสะพานสมาชิกโครงสร้างที่มีโหลดสูงและโครงการที่ต้องการโมดูลัสสูงและความทนทานสูง

ข้อกำหนดทั่วไป: 1.2มม., 1.4มม.

• แถบ cfrp ติดพื้นผิว (NSM)

ฝังอยู่ในร่องคอนกรีตเพื่อการปกป้องที่ดีขึ้นและประสิทธิภาพการเสริมความแข็งแกร่งที่สูงขึ้น

(4) วัสดุที่ตรงกัน: ระบบอีพอกซีเรซินโครงสร้างพิเศษ

คาร์บอนไฟเบอร์เพียงอย่างเดียวไม่สามารถเสริมสร้างโครงสร้างได้ ต้องสร้างระบบ cfrp ที่สมบูรณ์พร้อมเรซินอีพ็อกซี่โครงสร้างที่รองรับรหัส

ระบบเรซินต้องเป็นไปตาม:

• ความแข็งแรงพันธะสูงกับคอนกรีตและเหล็ก

• ต้านทานริ้วรอยเปียกความร้อนได้ดี

• ความหนืดต่ำสำหรับการชุบเต็มที่

• ใช้ได้กับคาร์บอนไฟเบอร์

• รายงานการทดสอบที่ผ่านการรับรองตามมาตรฐาน Aci 440หรือ En

ห้ามใช้ผลิตภัณฑ์คาร์บอนไฟเบอร์เพื่อเสริมสร้างโครงสร้าง

เพื่อความปลอดภัยของโครงสร้างต้องไม่รวมวัสดุต่อไปนี้:

• คาร์บอนไฟเบอร์ที่มีขนาดพ่วงมากกว่า24K

ไม่เสถียรไม่เป็นไปตามรหัสความเสี่ยงสูงต่อความล้มเหลว

• คาร์บอนไฟเบอร์สับผงคาร์บอนคาร์บอนสักหลาด

เส้นใยที่ไม่ต่อเนื่องไม่สามารถสร้างความต้านทานแรงดึงอย่างต่อเนื่อง

• ผ้าคาร์บอนไฟเบอร์ตกแต่ง (สิ่งทอลายทแยง3K, มันวาว, สี, ลวดลาย)

ความแข็งแรงต่ำไม่มีการรับรองโครงสร้างสำหรับลักษณะที่ปรากฏเท่านั้น

• เส้นใยคาร์บอนรีไซเคิลหรือรีไซเคิล

ไม่เป็นไปตามข้อกำหนดด้านประสิทธิภาพของโครงสร้าง

• ผลิตภัณฑ์ที่ไม่มีรายงานการทดสอบอย่างเป็นทางการใบรับรองโรงงานหรือข้อมูลที่สอดคล้องกับรหัส

วัสดุที่เสริมสร้างความเข้มแข็งโดยไม่มีข้อมูลที่สมบูรณ์ถือว่าไม่มีคุณสมบัติเหมาะสม

ประสิทธิภาพทางกลที่สำคัญของโครงสร้างที่มีคุณสมบัติเหมาะสม cfrp faric

เพื่อให้เป็นไปตามมาตรฐานสากลวัสดุ cfrp ควรบรรลุโดยทั่วไป:

ความต้านทานแรงดึง: ≥ 3400 MPa

โมดูลัสของความยืดหยุ่น: ≥ 230 GPa

การยืดตัวที่แตก: ≥ 1.6%

ความแข็งแรงพันธะที่มีประสิทธิภาพ: ≥ 2.5 MPa (ถึงคอนกรีต)

ค่าเหล่านี้ช่วยให้มั่นใจได้ว่าวัสดุสามารถทำงานร่วมกับโครงสร้างภายใต้ภาระโดยไม่มีความเสียหายก่อนวัยอันควร

ข้อความจากผู้ผลิต

การเสริมสร้างโครงสร้างเป็นเรื่องเกี่ยวกับความปลอดภัยไม่ใช่แค่การใช้วัสดุเท่านั้น

ในฐานะที่เป็นผู้ผลิตมืออาชีพที่มุ่งเน้นไปที่วัสดุเสริมความแข็งแรงของโครงสร้างเราผลิตระบบ cfrp แบบทิศทางเดียวแบบ12K และ24K ซึ่งสอดคล้องกับมาตรฐานสากล Aci 440, FIB และ ISO อย่างสมบูรณ์

เราไม่ได้จัดหาผลิตภัณฑ์คาร์บอนไฟเบอร์ที่ไม่ใช่โครงสร้างตกแต่งหรือเกรดต่ำ ภารกิจของเราคือการจัดหาวัสดุที่เชื่อถือได้เป็นไปตามรหัสและความปลอดภัยสูงสำหรับโครงการก่อสร้างทั่วโลก

หากคุณต้องการการสนับสนุนในการเลือกวัสดุข้อเสนอแนะการออกแบบหรือคำแนะนำในการก่อสร้างโปรดติดต่อทีมเทคนิคมืออาชีพของเรา

เลือก Safe cfrp. สร้างโครงสร้างที่ปลอดภัย
