1. กระบวนการก่อสร้างและโพรไฟล์ของ CFRP

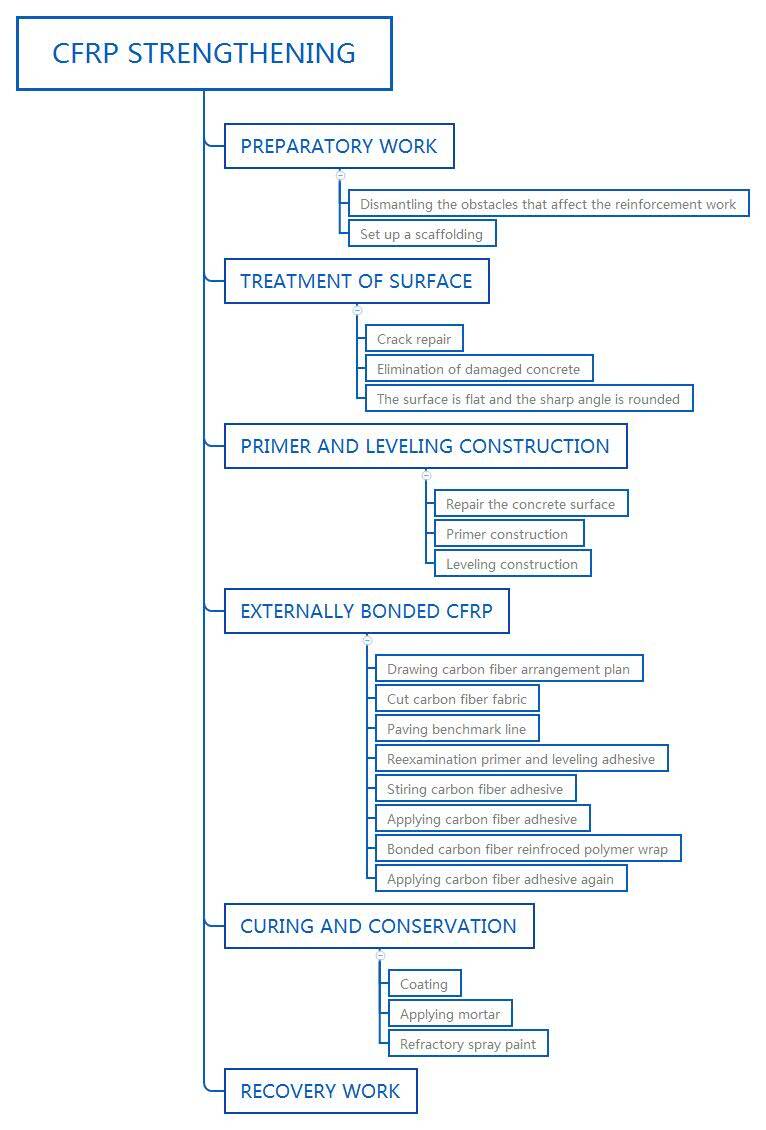

   11 การสร้างแผนภูมิฟลายเวอร์ชันของ FRP

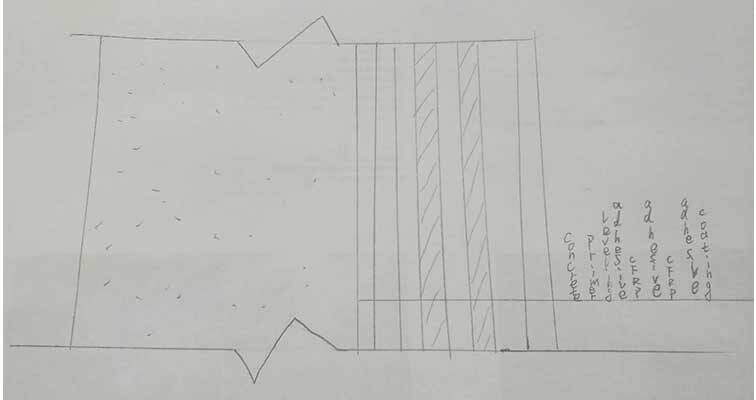

12โพรไฟล์การสร้าง FRP

2 การ ก่อ สร้าง และ เทคโนโลยี ใน การ เสริม สร้าง CFRP

21 รักษา คอนกรีต เสริม น้ํา หนัก

(1) การ รักษา แบบ ผิว นอก ควร บรรลุ เป้า หมาย สาม ประการ: เพื่อ ทํา ให้ แน่ ใจ ว่า โครง สร้าง และ เส้นใย จะ ถูก ยึด แน่น, เพื่อ ขจัด สนิม, สาร สกัด, และ ทํา ความ สะอาด ส่วน ที่ เก่า แก่ กว่า ของ ผิว คอนกรีต; เพื่อ ทํา ให้ โครง สร้าง ถูก ซ่อมแซม, เติม รู, ปรับ ความ แตก ต่าง ให้ สูง, และ ตัด มุม ที่ คม กริบ เพื่อ ให้ ผ้า ไหม ถูก เชื่อม เข้า กับ พื้น ฐาน ที่ เชื่อ ถือ ได้.

(2) ส่วนที่เปิดเผยของแท่งกระดาษ ควรรักษาด้วยการรักษาแบบป้องกันการแข็งตัว ถ้า เกิด ความ เสีย หาย ร้าย แรง ควร ใช้ มาตรการ รักษา.

(3) ซ่อมแซมรอยแตก ถ้ารอยแตกเป็นมากกว่า 5 มม. ปูนปูนสูงใช้เท; ความกว้างรอยแตกเป็นมากกว่า 01 มม. และน้อยกว่า 5 มม. มี การ ใช้ กาว อุด รอยแตก พิเศษ เพื่อ เท รอยแตก. ส่วน ใหญ่ แล้ว รอยแตก จะ ถูก ฉีด ด้วย ความ กด ต่ํา และ ช้า และ การ ปรับ แต่ง แบบ โม่ จะ ราบ เรียบ หลัง จาก รักษา หาย แล้ว.ความกว้างแตกน้อยกว่า 01 มม. และกาวผนึก ใช้ปิดรอยแตก

() การ ซ่อมแซม ผิว หน้า: หาก มี ข้อ บกพร่อง, รู, หรือ ผ้า ลินิน ที่ พื้น ผิว คอนกรีต ที่ เหนียว นั้น ควร ใช้ กาว ซ่อมแซม.

(4. 1) ซ่อมแซมข้อบกพร่องหรือหลุม ใน การ ก่อ สร้าง โครง สร้าง เดิม หรือ ใน ช่วง หลัง ๆ ของ การ ดําเนิน งาน โครง สร้าง นี้ จะ มี ข้อ บกพร่อง, รู และ พื้น ผิว ผ้า ลินิน ซึ่ง ต้อง ซ่อมแซม ด้วย กาว.

(4.2) ปรับความสูง เนื่อง จาก พื้น ผิว ของ คอนกรีต สูง และ ต่ํา ซึ่ง เกิด จาก การ ถอด แบบ จึง ต้อง ซ่อมแซม ก่อน จะ ใช้ เส้นใย เชื่อม ต่อ. อาจ ซ่อมแซม พื้น ที่ ขนาด ใหญ่ ได้ ด้วย ปูน แรง สูง ขณะ ที่ สามารถ ซ่อมแซม ตําแหน่ง ของ ท้อง ถิ่น ด้วย กาว ที่ ซ่อม ได้.

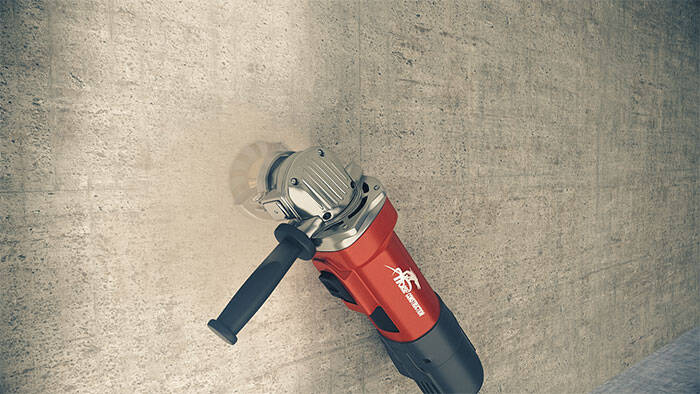

(5) พื้นผิวดินและการรักษาด้วยคาร์ไบด์ โดยการใช้เครื่องบดแผ่น ดินระเบิด และน้ําอัดลมสูง ผิวนี้ถูกรักษาด้วยผิวแบน แบบปกติ ไม่แห้งและไม่แห้ง น้ํามันและน้ํามันเจือจางถูกเจือจางด้วยผงซักฟอกที่เป็นกลาง ฝุ่นจะถูกเอาออกไปโดยปืนปรับความดันอากาศสูง และพื้นผิวคอนกรีตก่อนที่ผ้าใยคอนกรีตจะแห้งหมด

(6) การตกแต่งมุม (2006) เพื่อ ป้องกัน ไม่ ให้ ผ้า ที่ ทํา จาก เส้นใย หลุด ออก มา หรือ ดึง ขึ้น มา ได้ อย่าง ง่าย ดาย เมื่อ เชื่อม ต่อ กัน สามารถ ซ่อมแซม ด้วย ปูน ฉาบ และ รัศมี เคลือบ อาร์ ควร บรรลุ ข้อ เรียก ร้อง ใน การ กําหนด. เส้นใย ที่ มี ลักษณะ พิเศษ หรือ มี ลักษณะ ที่ คม จะ มี ความ เข้ม ข้น สูง กว่า ซึ่ง จะ ทํา ให้ เส้นใย คาร์บอน ขาด ไป ได้ ง่าย ดัง นั้น ต้อง รักษา. ขอบ และ มุม อาจ ถูก ปรับ ให้ เป็น โค้ง ของ รัศมี อาร์ โดย คน โม่ แป้ง. การแก้ไขพื้นผิวด้วยกาวการซ่อมแซมและการตรวจสอบด้วยมาตรวัดส่วนโค้ง เพื่อให้แน่ใจว่ารัศมีของมุม R จะตรงกับความต้องการเพิ่มเติม (โครงสร้างพิเศษตามข้อกําหนดที่สัมพันธ์กัน).

22 การ สวม เสื้อ ชั้น นอก

(1) วัตถุ ประสงค์ ของ การ ใช้ กาว เบส คือ เพื่อ เสริม ความ เหนียว ระหว่าง ผ้า คอนกรีต กับ ผ้า ไหม หรือ กาว ที่ ใช้ ซ่อมแซม.กาว ที่ ใช้ ทํา คอนกรีต สามารถ นํา ไป แช่ ใน คอนกรีต และ เพิ่ม ความ แข็ง แรง ของ คอนกรีต.

(2) อุณหภูมิทางสิ่งแวดล้อม ความชื้น และพื้นผิวคอนกรีตที่แห้งกรัง ส่งผลให้เกิดความสัมพันธ์ของพันธบัตรด้านล่าง อุณหภูมิของสิ่งก่อสร้าง ไม่ควรต่ํากว่า 5 C ควรมีความชื้นไม่เกิน 85% และระดับความชื้นของพื้นผิวคอนกรีต ควรน้อยกว่า 10%

(3) ปริมาณของกาวไม่ควรจะมากเกินไปในครั้งเดียวและควรจะใช้ภายใน 45-60 นาทีหลังจากที่การเตรียมการโดยทั่วไป; กาวควรจะถูกกวนโดยกลไกความเร็วต่ําซึ่งอาจร้อนขึ้นในระหว่างกวนและเวลากวนไม่ควรยาวเกินไปและ 3 นาทีเป็นเวลาที่เหมาะสม

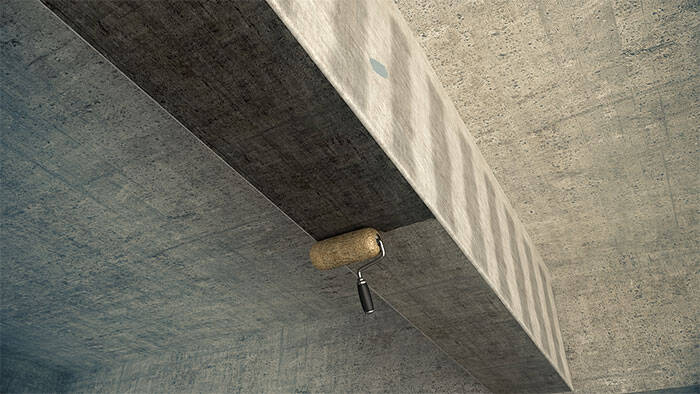

(4) แปรงโรลเลอร์ใช้เคลือบกาวอย่างสม่ําเสมอ ปริมาณ ของ การ เคลือบ จะ ขึ้น อยู่ กับ ชนิด ของ กาว ฐาน และ สภาพ ของ คอนกรีต. ความเข้มข้นของกาวฐานต่ํา และมาตรฐานปริมาณยาทั่วไปเป็น 025-0.3kg/m2.กาวฐานควรเคลือบ 1-2 แบบ ถ้า คอนกรีต มี คาร์บอเนต มาก และ มี ปริมาณ แช่ น้ํา มาก ควร เพิ่ม จํานวน ของ การ เคลือบ. หลัง จาก มี การ ยืน ยัน การ ทํา ความ แห้ง โดย การ สัมผัส นิ้ว กระบวนการ ต่อ ไป (ซึ่ง ปกติ ใช้ เวลา หนึ่ง วัน เพื่อ รักษา) ก็ ดําเนิน ต่อ ไป.

23 ซ่อม กาว สําหรับ ซ่อม คอนกรีต

(1) วัตถุ ประสงค์ ใน การ ใช้ กาว ซ่อมแซม คือ เพื่อ ทํา ให้ แน่ ใจ ว่า พื้น ผิว ของ กาว เรียบ และ ไม่ มี ฟอง พอง ระหว่าง ผิว คอนกรีต กับ ผ้า ไหม.หมุดเว้า, รูและความสูง ความแตกต่างของพื้นผิวคอนกรีต ควรถูกซ่อมแซม

(2) ควร ซ่อม กาว ฐาน นี้ ทันที หลัง จาก ทํา แห้ง แล้ว. ถ้า ระยะ เวลา นาน กว่า 10 วัน ผิว ของ มัน ควร ถูก ขัด ด้วย กระดาษ ทราย ก่อน จะ ใช้ กาว ซ่อม. ใน กรณี ที่ มี พื้น ผิว ผ้า ลินิน คอนกรีต ควร ทํา ด้วย ผ้า คลุม และ ซ่อมแซม อย่าง เต็ม ที่. ปริมาณยาต่าง ๆ ผิดตามเงื่อนไขของพื้นผิว ปริมาณทั่วไปเท่ากับ 05-15 กิโลกรัม/ม.2 ปกติ จะ รักษา นาน 24 ชั่วโมง และ ยืน ยัน การ รักษา แล้ว ก็ ดําเนิน ต่อ ไป ตาม ขั้น ตอน ต่อ ไป. เมื่อ ฟอง อากาศ เกิด ขึ้น บน พื้น ผิว ของ การ ซ่อมแซม กาว เนื่อง จาก ก๊าซ ภาย ใน ของ คอนกรีต ฟอง อากาศ จะ เป็น พื้น เรียบ โดย ใช้ โรง งาน ทํา มุม.

24 กาว ที่ ทํา ให้ กาว หลุด ออก มา

(1) วัตถุ ประสงค์ ของ การ ใช้ กาว ที่ ทํา ให้ เกิด การ หด ตัว คือ การ สาน คอนกรีต เข้า กับ ผ้า ไหม. ข้อ สังเกต ใน การ ก่อ สร้าง: กาว ที่ พ่น ออก มา จะ ต้อง จุ่ม ตัว เต็ม ที่. มี การ ใช้ ลูก กลิ้ง ชนิด พิเศษ ม้วน ผ้า ที่ ทํา จาก ใย ไหม ใน ทิศ ทาง เดียว. ส่วน ทาง โค้ง และ มุม มี แนว โน้ม ที่ จะ ปรับ อากาศ. มี การ ใช้ กลอง เคลือบ ฟัน ชนิด พิเศษ เพื่อ ขจัด อากาศ ที่ ยัง คง ค้าง อยู่.

(2) คํานวณ เวลา การ ผสม กาว แต่ ละ ชนิด ตาม เวลา ที่ ใช้ ใน การ ก่อ สร้าง และ การ ผสม กาว ก็ ต้อง พอ. ควร ให้ ความ เอา ใจ ใส่ เป็น พิเศษ ต่อ สถาน ที่ ที่ มี การ ผสม ผสาน กัน ยาก ตรง มุม ล่าง ของ ภาชนะ ผสม.

(3) กาว ควร เป็น แบบ เดียว กัน, ปริมาณ กาว ควร อาศัย ผ้า ไหม ที่ ชุ่ม โชก, และ กาว ก็ ไม่ ควร มี มาก เกิน ไป.กาวที่เกินควรถูกเคลือบด้วยอุปกรณ์พิเศษกาว จํานวน มาก ควร แตก ต่าง กัน ไป ขึ้น อยู่ กับ สภาพ ของ คอนกรีต และ คุณสมบัติ ของ ผ้า ไหม.กาวจํานวนทั่วไปที่ใช้สําหรับหนึ่งชั้นเป็น 05-0.7kg/n2.

25 ผ้า ไหม ที่ ติด อยู่

(1) วัตถุ ประสงค์ ของ ผ้า ที่ ทํา จาก ใย เส้นใย คือ เพื่อ เสริม โครง สร้าง ทาง วิศวกรรม. การ ป้องกัน การ ก่อ สร้าง เป็น อย่าง นี้: ต้อง มี การ กําหนด ทิศ ทาง ของ แรง และ ทิศ ทาง ของ ความ ผูก พัน แบบ ไฟ ที่ เกี่ยว พัน กัน นั้น สอดคล้อง กับ ทิศ ทาง ของ แรง และ ไม่ อาจ เข้าใจ ผิด ได้; ผ้า ไหม ต้อง ทํา ให้ เรียบ, ไม่ พับ, ไม่ งอ; กาว ที่ หด ตัว ต้อง ถูก ม้วน และ แช่ ไว้ ด้วย ล้อ พิเศษ และ ฟอง อากาศ ต้อง ถูก กําจัด ออก ไป.

(2) การตัดมิติ ควรรวมส่วนทับกัน ทั้งในแนวตั้งและแนวนอน การตัดใยคาร์บอนไม่สามารถพับได้ ก่อน จะ วาง ตะกร้า เหล่า นี้ ต้อง ม้วน บน แผ่น กลม ที่ มี รัศมี อาร์ (> 80 มม.) เพื่อ หลีก เลี่ยง ความ เสีย หาย. ถ้า ผ้า ที่ ตัด แล้ว ไม่ ได้ ใช้ ใน วัน เดียว กัน ควร ปิด ผนึก และ เก็บ ไว้ ใน ที่ แห้ง แล้ง และ ไม่ มี แสง แดด.

(3) ผ้า ไหม ต้อง ปู เรียง ตาม แนว ตั้ง. การแปะหลายชั้น ควรดําเนินการทีละชั้น ชั้น ที่ สอง ต้อง วาง หลัง จาก ชั้น ที่ หนึ่ง ถูก ทํา ให้ เป็น ของแข็ง แล้ว. ผ้า ไหม หลาย ชนิด ต้อง ไม่ ใส่ ลง ไป ใน ผ้า. เมื่อ ผ้า ไหม หลาย ชิ้น วาง อยู่ ใน ที่ เดียว ควร วาง ชิ้น ส่วน หนึ่ง ของ ศูนย์ ก่อน แล้ว ก็ ยื่น ให้ ทั้ง สอง ด้าน. เมื่อ ผ้า ไหม ถูก วาง ไว้ ตรง มุม ด้าน นอก ของ ปลอก คอ ผ้า ที่ ทํา จาก เส้นใย ไม่ ควร ได้ รับ ความ เสีย หาย จาก การ แตก. เมื่อวางมุมเว้า เกลียวยางที่มีรัศมีเดียวกัน จะใช้ในการขยายมุมเว้าเพื่อให้หลีกเลี่ยงแรงดึง เมื่อ หมุน ไป หมุน ตาม ทิศ ทาง แห่ง การ บังคับ อย่า ใช้ กําลัง บังคับ.

(4) ความยาววงเวียน (พ.ศ. โดยทั่วไปแล้ว ทิศทางของไฟเบอร์คือ 100 มม. (ในญี่ปุ่น วิศวกรรมถนนและวิศวกรรมที่อยู่อาศัย 200 มม.) ไม่ จําเป็น ต้อง ต่อ กัน ระหว่าง สอง ชิ้น นี้ ใน แนว ตั้ง ของ เส้นใย (ยัง มี ข้อ เรียก ร้อง ที่ จะ เชื่อม ต่อ กัน มาก กว่า 30 มม.). ใน ตอน กลาง ของ พื้น ที่ ทอ ผ้า ถ้า มี การ เปิด, แผ่น เหล็ก, และ สิ่ง อุด ตัน อื่น ๆ ควร วาง แผน ล่วง หน้า สําหรับ การ ตัด ผ้า และ ส่วน ที่ อ่อนแอ กว่า ควร เตรียม สําหรับ การ เสริม สร้าง.

(5) การบํารุงรักษา เพื่อ ป้องกัน ไม่ ให้ ฝน และ ฝุ่น ละออง ติด อยู่ กับ ผ้า ไหม ระหว่าง การ ก่อ สร้าง กลาง แจ้ง จําเป็น ต้อง ใช้ ผ้า พลาสติก เพื่อ บํารุง รักษา. หลัง จาก เชื่อม ผ้า ไหม เข้า กับ ผ้า ไหม แล้ว ก็ คลุม ด้วย ผ้า พลาสติก เป็น เวลา กว่า 24 ชั่วโมง เพื่อ บํารุง รักษา. เวลารักษาแรกประมาณ 2 วัน เมื่ออุณหภูมิเฉลี่ยต่ํากว่า 10 C และเวลารักษาแรกประมาณ 1-2 วัน เมื่ออุณหภูมิเฉลี่ยคือ 10-20 C. เวลารักษาแรกประมาณ 1 วัน เมื่ออุณหภูมิเฉลี่ยมากกว่า 20 C. การรักษาอย่างสมบูรณ์ ต้องใช้เวลานาน โดย ทั่ว ไป แล้ว วัสดุ รักษา โรค มาก กว่า 80% อาจ ถูก บังคับ ให้ ใช้. อุณหภูมิเฉลี่ย ควรเป็นของแข็งเป็นเวลา 7 วัน เมื่ออุณหภูมิมากกว่า 20 วัน และ 14 วัน เมื่ออุณหภูมิมากกว่า 10 วัน ก่อนที่จะสามารถใช้ได้ในแรงบังคับ

26 การ ผสม พันธุ์ แบบ ปรับ ปรุง ให้ ดี ขึ้น

(1) วัตถุ ประสงค์: การ ปก ป้อง หรือ การ เตรียม การ สําหรับ การ เชื่อม ต่อ ผ้า ไหม ชั้น ต่อ ไป.

(2) หลัง จาก เคลือบ และ ก่อน รักษา ให้ หาย แล้ว ตรวจ ดู ว่า ผ้า เหล่า นี้ กําลัง ลอย อยู่ หรือ ไม่, ลูบ หรือ ปอก. ถ้า เช่น นั้น ควร ซ่อม ทันที.

(3) การ แช่ น้ํา และ การ แช่ แข็ง ก่อน ที่ จะ ทํา ให้ แข็ง ตัว จะ ถูก ม้วน ไป ใน ทาง ของ เส้นใย ที่ มี การ พ่น ฟอง อากาศ ออก; ถ้า การ ลอย และ การ อุด ตัน ทํา ให้ แข็ง ตัว ก็ จะ สามารถ เปิด รู ไอ เสีย และ บรรจุ กาว หลอด เลือด ให้ เต็ม ไป ด้วย.
